ワイヤーロープの破断荷重(簡易計算)


<ご注意>計算された結果は、保証するものではありませんので、参考値としてお使い下さい。
手元にあるワイヤーロープの使用荷重算出に使用。下記の項目を指定すると破断荷重の計算が出来ます。

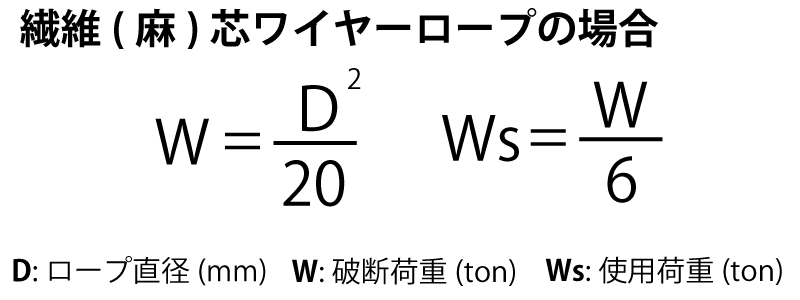

繊維(麻)芯ワイヤーロープの場合

繊維(麻)芯ワイヤーロープの場合
繊維(麻)芯
ワイヤーの径
D=  mm
破断荷重 W =  ton
使用荷重 Ws=  ton

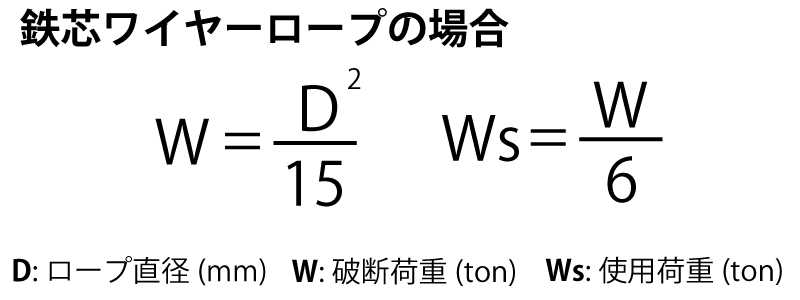

鋼芯ワイヤーロープの場合

鋼芯ワイヤーロープの場合
鋼芯
ワイヤーの径
D=  mm
破断荷重 W =  ton
使用荷重 Ws=  ton

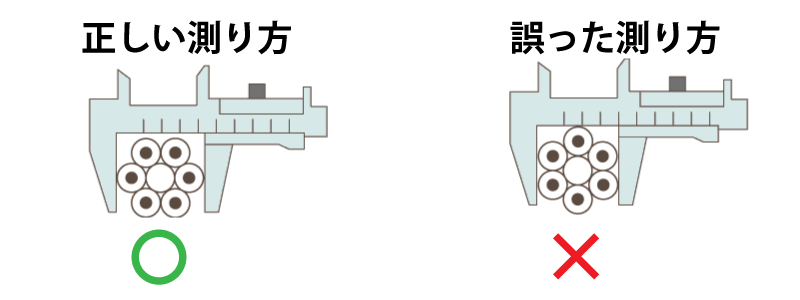

ワイヤーロープ直径の測定方法

ワイヤーロープ直径の測定方法

計算式で使用荷重は破断荷重を6で割る理由

クレーン等安全規則

(玉掛け用ワイヤロープの安全係数)
第二百十三条 事業者は、クレーン、移動式クレーン又はデリックの玉掛用具であるワイヤロープの安全係数については、六以上でなければ使用してはならない。
2 前項の安全係数は、ワイヤロープの切断荷重の値を、当該ワイヤロープにかかる荷重の最大の値で除した値とする。
